Ing sistem tenaga,trafo saikilan trafo voltase umume digunakake kanggo njamin pangukuran lan kontrol arus lan voltase sing aman lan akurat. Senajan rong piranti iki tumpang tindih ing fungsi, padha duwe beda sing signifikan ing desain, prinsip kerja, lan skenario aplikasi.

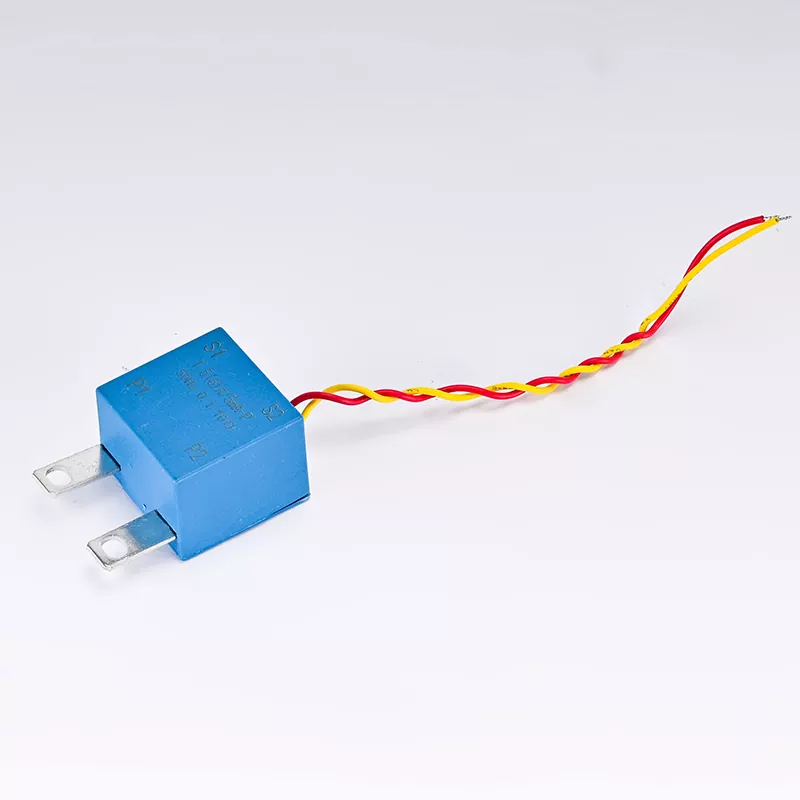

Ing asas, trafo saiki (CT) minangka piranti sing ngowahi arus gedhe dadi arus cilik, lan kerjane adhedhasar prinsip induksi elektromagnetik. Ing sistem tenaga, CT asring digunakake kanggo ngukur arus gedhe kanggo nglindhungi lan ngontrol sirkuit. Penggulungan utami saka CT langsung disambungake kanthi seri ing sirkuit, dene gulungan sekunder disambungake menyang alat ukur utawa piranti proteksi. Nalika arus ngliwati sisih primer, arus sing cocog digawe ing sisih sekunder miturut prinsip induksi elektromagnetik. Trafo voltase (VT) minangka piranti sing ngowahi voltase dhuwur dadi voltase sithik, uga adhedhasar prinsip induksi elektromagnetik. VT digunakake kanggo ngukur voltase dhuwur ing sistem tenaga kanggo njamin safety lan akurasi. Penggulungan utami saka VT disambungake kanthi podo karo ing sirkuit, nalika gulungan sekunder disambungake menyang alat ukur utawa piranti proteksi. Nalika ana voltase ing sisih utami, voltase sing cocog digawe ing sisih sekunder miturut prinsip induksi elektromagnetik.
Loro-lorone duwe target pangukuran sing beda.Trafo saikiUtamane digunakake kanggo ngukur arus kanggo ngawasi lan nglindhungi sistem tenaga. Bisa digunakake kanggo pangukuran saiki, pangukuran energi, proteksi sirkuit cendhak, lan proteksi kakehan. Arus output CT biasane distandarisasi dadi 5 ampere utawa 1 ampere supaya kompatibel karo alat ukur lan piranti proteksi standar.
Trafo voltase utamane digunakake kanggo ngukur voltase kanggo ngawasi lan nglindhungi sistem tenaga. Bisa digunakake kanggo pangukuran voltase, pangukuran energi, pemantauan insulasi, lan proteksi overvoltage. Voltase output VT biasane distandarisasi dadi 100 volt utawa 100/√3 volt supaya kompatibel karo alat ukur lan piranti proteksi standar.
Loro-lorone duwe fokus desain sing beda. Transformer saiki kudu nimbang safety arus nalika ngrancang. Wiwit CT langsung disambungake ing seri ing sirkuit, padha kudu bisa kanggo tahan arus short-circuit ing sirkuit. Sisih utami saka CT biasane dirancang karo area cross-sectional luwih gedhe kanggo ngurangi resistance lan mundhut panas nalika mesthekake operasi aman ing kahanan short-circuit.
Trafo voltase kudu nimbang safety voltase nalika ngrancang. Wiwit VTs disambungake ing podo karo ing sirkuit, padha kudu bisa kanggo tahan liwat voltase ing sirkuit. Biasane ana isolasi kekuatan insulasi dhuwur ing antarane sisih utama lan sekunder VT kanggo njamin operasi sing aman ing kahanan voltase dhuwur. Ing lapangan aplikasi, trafo saiki akeh digunakake ing macem-macem pranala saka sistem daya, kalebu stasiun daya, gardu lan jaringan distribusi. Bisa dipasang ing peralatan kayata saluran transmisi, trafo lan motor kanggo ngawasi lan nglindhungi peralatan kasebut saka kakehan lan sirkuit cendhak. Trafo voltase uga akeh digunakake ing macem-macem tautan sistem tenaga, utamane ing kahanan voltase dhuwur kudu diukur lan dikontrol. Padha bisa diinstal ing gardu lan jaringan distribusi kanggo ngawasi lan nglindhungi sistem daya saka liwat voltase lan insulasi faults.
Ing istilah kesalahan, ingtrafo saikikesalahan utamane asale saka pengaruh jenuh magnetik lan beban sisih sekunder. Kanggo nyuda kesalahan, CT biasane dirancang kanthi permeabilitas magnetik sing luwih dhuwur lan resistensi sisih sekunder sing luwih murah. Akurasi CT biasane ana ing antarane 0,2% lan 0,5%, sing cukup kanggo umume aplikasi sistem tenaga. Kesalahan trafo voltase utamane amarga pengaruh jenuh magnetik lan beban sekunder, uga kerugian insulasi ing antarane sisi primer lan sekunder. Kanggo nyuda kesalahan, VT biasane dirancang kanthi permeabilitas magnetik sing dhuwur lan resistensi sekunder sing kurang, lan bahan kekuatan insulasi dhuwur digunakake. Akurasi VT biasane antarane 0,2% lan 0,5%, kang cukup kanggo paling aplikasi sistem daya.
Ing syarat-syarat inspeksi pangopènan, pangopènan trafo saiki biasane kalebu mriksa sambungan sisih primer lan sekunder, lan mesthekake yen CT ora jenuh utawa rusak kanthi magnet. Kalibrasi CT biasane ditindakake sawise instalasi lan sajrone pangopènan biasa kanggo njamin akurasi pangukuran. Pangopènan trafo voltase biasane kalebu mriksa sambungan saka sisih utami lan sekunder, lan mesthekake yen VT ora kebak magnet utawa rusak. Kalibrasi VT biasane ditindakake sawise instalasi lan sajrone pangopènan biasa kanggo njamin akurasi pangukuran.
